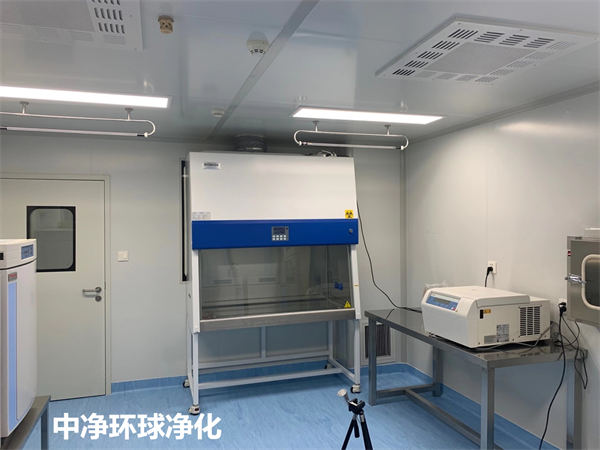

十萬級潔凈車間平面布局注意事項

      根據有關要求，潔凈車間的平面布局應符合合理平面布置、嚴格劃分區域、防止污染以及方便生產操作原則。下面中凈環球凈化介紹下潔凈車間平面布局有哪些注意事項。

一、注意防止昆蟲進入

昆蟲是造成污染的一個重要因素,除了在門口設置滅蟲燈外,還可采取以下兩個措施:

①隔離帶    在平面上可在潔凈車間外墻之外約3m 寬內的范圍禁止種草種花,而改鋪水泥地面,或者“挖地三尺”做成幾十厘米深和寬的溝,內抹水泥,填以卵石，也可以有排水。由于其中存不下水,甚至還可經常噴灑化學液體。南方雨水多的地方,溝下部可墊砂層,兼設排水,再鋪卵石,則昆蟲既不能在內生存,也很難穿越如此長距離的隔離帶,而達到阻止其爬進車間。

②空氣幕    在潔凈車間的外門窗安裝好之后,即在入門處外側安裝空氣幕并投入運轉,還應做到先開空氣幕后開門和先關門后關空氣幕,這將比滅蟲燈更能阻止昆蟲飛入車間。如在幕下安掛輕柔的條狀膜片,隨風飄動,則效果更好。

③防飛蟲吹淋裝置 。

二、安全疏散

平面布置上還有一個重要問題,雖然GMP上沒有專門指出,但作為具有復雜平面的潔凈車間來說,卻是須引起注意的,這就是安全疏散。

1.潔凈車間的特點

(1)空間密閉,對于疏散和撲救不利。

(2)平面布置曲折，增加了疏散路線上的障礙，延長了安全疏散的距離和時間。

(3)若干潔凈室都通過風管彼此串通。

(4)裝修使用一些高分子合成材料,燃燒時產生特殊煙霧。

2.防火分區

根據《建筑設計防火規范》和《潔凈廠房設計規范》，潔凈廠房的耐火等級不應低于二級，一般鋼筋混凝土框架結構均滿足二級耐火等級的要求。

3.疏散距離

考慮人群在平地行走速度約為16 m/min,樓梯上為10 m/min,附加途中的障礙,若控制疏散距離為50 m,約可在4 min內疏散完畢。當然這還需要有明顯的引導標志和緊急照明。疏散距離是確定安全出口位置的根據。

4.安全出口

當建筑面積超過50m²,人數又超過5人時,潔凈廠房每一生產層、每一分區或每一潔凈區的安全出口,均不應少于兩個。

安全出口應分散并在不同方向、盡量是相對方向上布置,從生產地點至安全出口不得經過曲折的人員凈化路線。人凈入口不應作安全出口。

安全出口的門不能鎖,應從里面能開啟。

一種做法是安設固定玻璃門,邊上置有斧錘之類工具,以便緊急情況下破門而出。

第二種做法是門從里面插上插銷，只能從里面開，但其密封性較差。

第三種做法是較外面有一不插不鎖的門,里面有兩層塑料膜，平時可阻止人進入，緊急情況時破膜而出，這種做法比較簡便。

5.消防口

無窗廠房應在適當位置設門或窗,作為供消防人員進入的消防口。當門窗間距大于80 m時,則也應在這段外墻的適當位置設消防口,其寬度不小于750 mm,高度不小于1800mm,并有明顯標志。

6.門的開啟方向

按《潔凈廠房設計規范》規定,除去潔凈區內潔凈室的門應向潔凈度高或壓力高的一側開啟即一般均向內開啟外,潔凈區與非潔凈區的門或通向室外的門(含安全門)均應向外即向疏散方向開啟。
