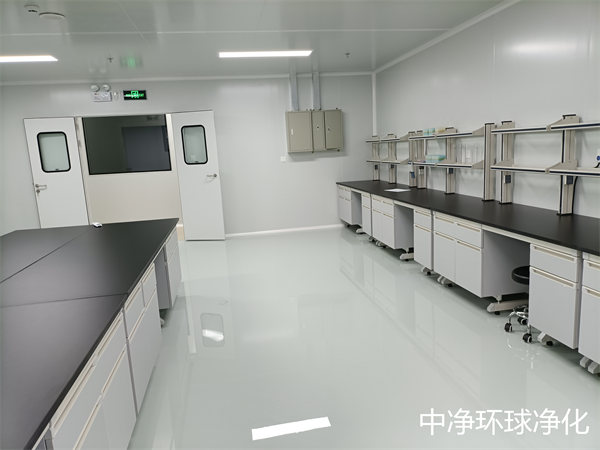

無菌凈化車間設備

       本文簡單介紹了無菌凈化車間所需的部分設備，如下。

1.送風末端

送風末端就是要有亞高效過濾器或高效過濾器的送風口。

（1）帶擴散板送風末端

擴散板最好為鋁合金或不銹鋼制作的,鋼板表面噴塑或噴漆都不太好,因為外噴材料均容易剝落而銹蝕。

平面型的擴散板送風口，由于邊上的五條送風隙縫在一個平面上,使氣流貼頂送出,其混合、擴散、排污的能力顯然不太符合凈化原理,也不利于消除并列風口間渦流的影響。所以潔凈室不應采用這種送風口。

（2）零壓密封送風末端

常規的送風末端由于高效過濾器的邊框處很難密封、檢漏、堵漏，因此，漏泄是影響其效果的重要方面。

（3）風機過濾器單元

風機過濾器單元相當于高效過濾器送風口加上風機,只是單元中均采用無分隔板的薄型過濾器,使單元顯得薄,更便于安裝。單元中風機可用離心式風機也可用軸流式風機。這種送風單元可以個別安裝也可多個安裝在特制的框架上,形成局部或全室單向流。

這種單元在使用中應注意風機噪聲的疊加問題,如果風機性能不好,總噪聲將可能超標。其次是由于一臺風機對一臺過濾器，一旦某臺風機發生故障,將對整體產生不利影響,并且增加維修保養的工作量。

2.零泄漏過濾器回(排)風口

對于含有危險生物氣溶膠的排風,或者還要循環利用的回風,其風口上須安裝零泄漏負壓高效排風裝置。高效過濾器在安裝時經現場檢漏確認無漏后立即安裝;排風裝置的安裝邊框是無漏型的結構,不是靠機械壓緊密封的。

3.自潔長效型新風凈化機組

為克服常規兩級或三級過濾新風機組阻力大,更換周期短而分散、維護工作量煩雜,開發了一種可自潔的長效型的新風凈化機組產品。它由自動清除式粗效濾網(清除時間可設定,相當于國標粗效1型的效率)和自動更換式中效過濾器(一年換一次濾材,6 000 m³/h風量以上的,約換2次)以及袋式或框式高中效或亞高效過濾段組成。

機組中的粗效因經常清除表面積塵而只有初阻力(約8 Pa),中效達到設定的終阻力(約80～100 Pa)時自動更換,因此其阻力較低。在此兩級保護,第三級的壽命將比常規的延長?？梢赃x用兩級,也可以選用三級。

4. 消聲器

消聲器是空氣動力管道中用來降低噪聲的一種裝置。

消聲器有阻性、抗性、共振和阻抗、阻共復合的幾種類型。

（1）阻性消聲器

凈化系統的消聲器不能用玻璃纖維棉和泡沫塑料，前者脫落纖維是明顯的塵源，曾發生把玻璃棉包布吹破,吹散的玻璃纖維散落到車間各處。中凈環球凈化可提供無菌車間、凈化車間的咨詢、規劃、設計、施工、安裝改造等配套服務。

泡沫塑料長期使用后會老化、掉末,也是一種塵源。

即使用無紡布之類,表面包布亦要用緊密的材料如尼龍綢之類。

（2）抗性消聲器

抗性消聲器是利用聲波通道截面的突變(擴張或收縮),使聲波反射回聲源而消聲。它不需多孔吸聲材料。

（3）共振消聲器

共振消聲器是利用共振吸聲原理，促使管道內聲能損耗而消聲。

穿孔消聲器和微孔板消聲器都是共振消聲器，后者適合凈化系統使用。

（4）復合式消聲器

阻性和抗性兩種消聲器組合后可得到寬頻率范圍內的較好的消聲效果，也有將阻性消聲器和共振消聲器組合在一起的。

消聲器在管段上安裝應注意以下幾點:

①安裝消聲器的系統管路應控制其流速從機房至使用房間、從消聲器前至消聲器后逐步減低,不要因急轉彎等引起速度回升。

②消聲器應盡量安在氣流平穩的管段上。當主管流速不大時,應盡可能靠近風機安裝;當主管流速太大時,為避免氣流再生噪聲,宜分別安在支管上。

③消聲器不宜集中串聯在一起,這樣不利于降噪。既可分別安在主、支管上,也可在同一管段上分段安裝。

④必須在送、回風管上都安消聲器。
