潔凈室常用設施設備

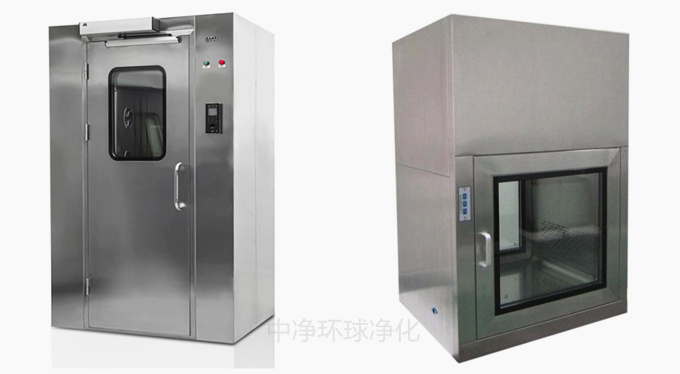

風淋室：是一種采用風（氣流）作為媒介，將經過其工作區的人（或物）表面的污染物“淋”掉的空間。潔凈室本身對潔凈度有嚴格要求，一方面可以通過潔凈室內換氣不斷稀釋房間內粒子濃度，另一方面可以嚴格限制進入的顆粒物。于是對進入的人員通道、物流通道提出了特殊要求，進入潔凈室的污染源越少，越有利于潔凈度控制。因此風淋室成為了進入潔凈室所必需的凈化設備。這種方式在潔凈室間的通道中得到廣泛應用，可以有效地減少進出潔凈室所帶來的污染問題。一般用于A、B、C級車間，而D級車間從防止污染和節約成本的角度考慮，不建議使用風淋室。

風淋室：風淋室主要由風機、初效過濾器、高效過濾器、噴嘴、互鎖系統及控制系統組成。對于感應式風淋室，還配有紅外感應器等。經高效過濾器過濾的潔凈空氣從噴嘴噴出后，吹落人體或物體表面上的顆粒物，含塵空氣經初效過濾器被風機吸入，加壓后經高效過濾器再次經噴嘴進入工作區，如此循環以達到濾除顆粒物的效果。為了達到吹淋的最佳效果，風淋室設計的噴嘴出口風速能達到25m/s以上?；ユi機制與傳遞窗的互鎖原理、目的均相同，防止污染。按照實際出風需求，風淋室有單吹、雙吹、三吹等形式；按照吹淋空間，有單人、雙人、多人等形式。吹淋方向可以是側面吹淋或頂面吹淋。單人吹淋室適合工作人員少于30人的車間使用；雙人式吹淋室適合于少于50人的車間使用；超過50人時采用單人式并聯或多人式吹淋室；最大班次通過人員在80人以上時，可采用通道式吹淋室。中凈環球凈化可提供潔凈車間、無塵室等的咨詢、規劃、設計、施工、安裝、改造等配套服務。

傳遞窗：傳遞窗安裝在房間隔墻上，用于物料傳遞，并具有隔離隔墻兩側房間空氣的基本功能的一種箱式裝置。按照使用功能分為基本型、凈化型、消毒型、負壓型、氣密型五類。一般用于不同潔凈度等級環境間或具有壓差梯度的環境間進行物品傳遞。在這里介紹企業比較常見的基本型、凈化型和消毒型傳遞窗?；拘图淳邆浠竟δ艿膫鬟f窗。

凈化型中使用最多的是B1型，具備基本功能，且具有由風機及高效空氣過濾器組成的自循環空氣凈化系統，能對傳遞窗內部空氣進行凈化處理。消毒型中使用較多的是C1型，具備基本功能，且在箱體內裝有紫外線燈管，能對通道內空氣、壁面或待傳遞物品表面進行消毒處理。將凈化型與消毒型相結合，即在凈化型傳遞窗內安裝紫外線燈管，制備的傳遞窗更具有實用性。在實際使用中可根據現場房間布局設計非常規型傳遞窗，如雙層傳遞窗、轉角傳遞窗、三開門傳遞窗等。

其結構上與單向流罩有很多相似之處，工作區以上部分即單向流罩，具有風機、高效空氣過濾器、DOP發塵口、DOP上游濃度檢測口、壓差表和操作面板等。按照GMP要求，傳遞窗應該具有互鎖功能，防止兩側門同時打開產生污染。故而在傳遞窗上都裝有互鎖裝置，并由原始的機械互鎖發展為電磁互鎖。
