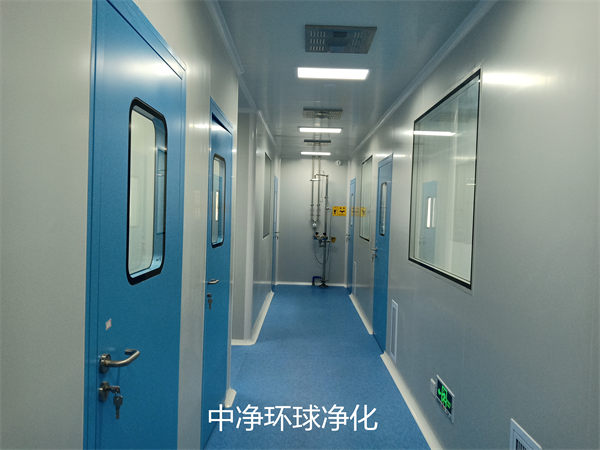

潔凈室風速、風量的測定

在潔凈室竣工驗收及綜合性能全面評定檢測中，應首先檢測風速及風量。

(1)單向流潔凈室

對于垂直單向流潔凈室，測定截面取距高效過濾器0.3m，垂直于氣流的水平截面；對于水平單向流潔凈室，測定截面取距送風面0.3m的垂直截面。截面上測點間距不應大于0. 6m，測點應均勻布置，測點數不小于5個。把各測點風速的算術平均值作為平均風速，利用式下式 計算潔凈室的送風量。

L=3600UF

式中L---潔凈室送風量，m ³/h；

F---潔凈室測定截面面積， m²；

U---潔凈室截面平均風速，m/s。

(2)非單向流潔凈室

對于非單向流潔凈室，可采用風口法和風管法測定風量。對于各潔凈室送風量的測定，由于和送風口連接的各支管數量多且管道尺寸小，不宜在眾多的支管上設置測量孔，所以通常采用風口法測定其風量，簡便易行；而對于系統送風量的測定，由于管道漏風量無法準確計算，系統主風管(或總風管)數量少、管道尺寸大，在合適位置設置測量孔容易實現，且在管道夾層(或機房)內的測試工作量較小，故采用風管法測定風量較好。

1)風口法測定風量：非單向流潔凈室通常采用高效(或亞高效)過濾器送風口，在出風口大多裝有擴散孔板，為了測量準確，可制作輔助短風管來測定風量。輔助風管可用鋁板或鍍鋅鋼板做成與風口截面相近、長度等于2倍風口長邊的直管段，在直管段相對的兩側各均布2根可升降調節的支撐桿，輔助風管上邊做出20mm翻邊，在其上粘貼5mm厚自粘閉孔海綿密封條，在輔助風管出口平面上，用細絲線劃分為等面積網格。調整伸縮桿，壓緊密封墊，用熱球風速儀測量并記錄各網格中心點的風速(測點數不少于6點)，每次測試時間不少于5s，取測試平均值為測量結果。風速計應固定在三角支架上，這樣做要比手持測量準確，后將各網格中心速度的平均值作為平均氣流速度，即可由輔助短風管管口面積計算出該送風口的風量。

2)風管法測量風量：測量系統送風量時常用此法。因?yàn)椴还苁强傁到y(tǒng)還是分系統，設置測孔位置的主風管通常在空調機房或吊頂夾層內，測試條件較差，測試人員需鉆入吊頂夾層或在空調機房內高空作業。為保證測量精度，插有測量儀表的測量孔周圍應臨時塞堵密封，可見測量程序繁多，不適用于在多而小的風口連接支管上測量風口風量。

測孔通常在管道施工時已預制好，這要比測量時鉆孔更能保證測試后風管的密封性。測孔位置應選在氣流比較均勻、穩定的地方，距局部阻力部件前不小于3倍風管管徑(或長邊長度)，距局部阻力部件后不小于5倍管徑(或長邊長度)。

對于矩形風管，把測孔所在截面的風管根據其邊長尺寸，分成邊長不大于200mm的若干個等面積小方塊，小方塊形狀盡可能接近正方形(a≈b)。把各測點置于小方塊的中心處，整個截面上的測點數不宜少于3個，計算出各測點風速計的插人深度：

1點：e+a/2，2點：e+ a/2+a，...

n點：e+ a/2+(n-1)a

對于圓形風管，可設置兩個相互垂直的徑向測孔，在測孔截面上，應按等面積圓環法劃分測定截面和確定測點位置。所謂等面積圓環法就是將圓管截面分成若干個面積相等的同心圓環，在每個圓環上確定四個測點，這四個測點須在相互垂直的兩個直徑上，圓環的中心設置一個測點。中凈環球凈化可提供GMP車間、潔凈室的咨詢、規劃、設計、施工、安裝改造等配套服務。

圓環面積：F_m=πD²/4n

圓環半徑：R_m=D/2√m/n

A.各測點距風管中心的距離： (由此可算出各測點距各測孔外口的距離，以確定儀器的插人深度)

R¹_m=D/4√（2m-1）/2n

式中R¹_m---從圓風管中心至第 m個測點的距離，mm；

D---風管直徑， mm；

m、n同前式。

測點位置確定后，可采用畢托管和微壓計測量各點的動壓，再算出測定截面的平均動壓值，由此可利用下式求出測定截面的平均風速：

V=√2P_dp/ρ

式中V---測定截面的平均風速， m/s；

P_dp ---測定截面的平均動壓， h；

ρ---空氣的密度， kg/m³。

平均風速算出后，可用下式計算出通過風管測定截面的風量L：

L= 3600FV (m³/h)

式中F---風管測定截面面積，m³。

當風速小于2m/s時，可利用熱球風速儀直接測量各測點的風速，后算出截面平均風速。

B.測定方法及動壓計算

(A) 測定前應先檢驗預置測孔的位置是否正確，可同時測量測孔截面上的全壓(P_q)、靜壓(P_j)和動壓(P_d)，若測量結果滿足P_q = P_j + P_d，則說明測孔位置符合測定要求。否則應仔細檢查操作上有無錯誤。若沒有，則說明測孔截面氣流不穩定，需要重新選擇。

(B)測定時應分工明確，各負其責。

(C)畫出測點圖，標出測點編號，并計算出測點至測孔的距離，將此距離值用膠帶紙標在畢托管上。

(D)將畢托管依次插入各個測孔中(畢托管頭部須迎向氣流)，按事先標好的標記，分別測量各點動壓值，并記錄數據。

(E)當各測點的動壓值相差不太大時，可按算術平均法計算平均動壓：

Pdp=( Pd1+ Pd2+…+ Pdn)/n

當各測點的動壓值相差較大時，平均動壓值應按均方根求得:

P'dp=( √Pd1+  √Pd2+…+  √Pdn)²/n²

式中Pd1、 Pd2、... Pdn---各測點的動壓值(Pa)；

n---測點數；

Pdp、P'dp---平均動壓 (Pa)。

測量時，如遇到個別測點出現零值或負值時，應仔細檢查儀器，及時排除儀器故障。若并非儀器異常，說明測定截面的氣流不穩定，產生了渦流，這時也應如實記錄下讀數。在計算平均動壓時，將負值取零來計算，但測點數n仍以全部測點數代入(不扣除零值、負值的測點數)。

C.評定標準

(A)潔凈室系統的實測風量應大于各自的設計風量，在設計風量的1~1.2倍之間。各風口實測風量與其設計風量之差均不應超過設計風量的15%。

(B)單向流潔凈室實測室內平均風速應大于設計風速(應為設計風速的1~1.2倍)，截面風速不均勻度βv應滿足式：

Βv=√∑（vi-v）2/(n-1)/v≤0.25

式中βv---風速不均勻度；

vi---測點風速， m/s；

v---平均風速，m/s；

n---測點數。

(C)實測新風量和設計新風量之差，不應超過設計新風量的10%。
